CONFRESH Duschpaneel Edelstahl, Frischwasserstation, Reinigungsstopp CNX, Hygienespülung via CNX, Piezo-Taster, CNX Bus 30V/DC, Thermostat, DN15 cone0211211356

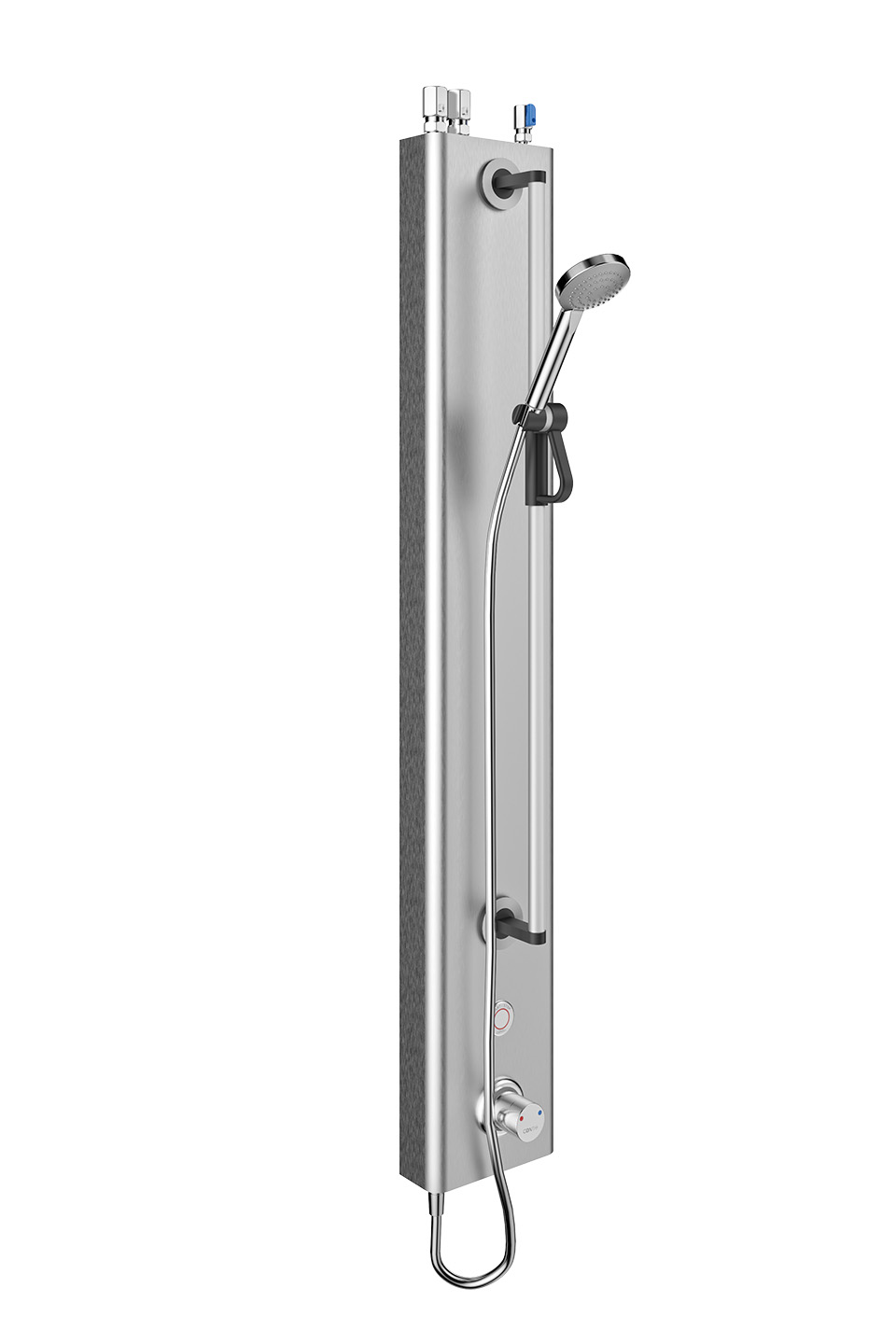

CONFRESH Duschpaneel Edelstahl, für Handbrausegarnitur
Elektronische Duscheinrichtung, ausgeführt als Duschelement in Nennweite DN15. Integrierte Frischwasserstation zur Erzeugung von warmem, dezentral und direkt im Duschpaneel erzeugtem Trinkwasser. Warmwassererzeugung über Platten wärmetauscher durch Zuführung von Heizungswasser. Mit thermostatischer Mischeinrichtung zum Anschluss an Kaltwasser und Heizungswasser (Vor- und Rücklauf). Einsatzbereich im Neubau und Sanierung in öffentlichen, halböffent lichen und gewerblichen Sanitärräumen.
• Edelstahl Duschpaneel. Ausführung mit Montagerahmen zur Aufnahme der Wasserstrecke, inklusive Befestigungsmaterial; Haubenverkleidung und Montagerahmen: Edelstahl 1.4301
• alle sichtbaren Oberflächen: Edelstahl gebürstet
• Anschluss nur von oben möglich
• Multifunktionswerkzeug für Wartungsarbeiten
• Frischwasserstation: integrierte Zirkulationsbrücke für Heizwasserkreislauf
• DVGW-zugelassener Proportional-Mengenregler und Differenzdruckregler
• Rohrleitungen Heizwasser: Edelstahl-Wellrohr; Rohrleitungen Trinkwasser: Kupfer und Flexschläuche
• adaptive Multifunktions-Wasserstrecke CONGENIAL mit Magnetventil 6 V/DC ROBUST, bistabil
• Upgrade- und Umrüstfunktionalitäten
• Armaturenkörper: entzinkungsbeständiges Pressmessing, als hochwertige Thermostatbatterie, Thermostatgriff: Messing verchromt
• sichtbare Komponenten aus massivem, hochglanzverchromtem Messing, mit Sicherheitsanschlag
• Wahlmöglichkeit des Temperatureinstellbereichs
• integrierte Rückflussverhinderer im Bypass und Rückflussverhinderer und Siebkartuschen für Wasserzuläufe
• alle Funktionsteile ohne Ausbau des Armaturenkörpers bei Wartungsarbeiten von vorne demontierbar
• elektronische Bedienung der Duschfunktion über Piezo-Taster mit Start/Stopp-Funktion; Piezo-Taster: Farbring rot, Rosette hochglanzverchromt
• Wasserlaufzeit der Duschfunktion einstellbar
• Nutzungsabhängige Intervall-Hygienespülung gegen Stagnation
Ausführung:
CNX Wassermanagement-System:
Einbindung der Dusche in das softwaregeführte Armaturenmanagement-System zur automatischen Abbildung von Hygiene-, System- und Sicherheitsfunktionen elektronischer Dusch-, Waschtisch- und Urinalarmaturen auf BUS-Ebene. Parametrisierung von Einzelarmaturen und Armaturen- Gruppen. Manipulationssichere Dokumentation aller Betriebs-, Aktions- und Funktionsmeldungen.
Hygienespülung CNX:
Die Hygienespülung kann bei elektronischen Duschen, eingebunden in das CNX Wassermanagement- System, durch die Software-Parametereinstellungen pro Dusche oder Duschen- Gruppe als Intervall- oder Kalenderfunktion eingestellt sowie deaktiviert werden.
Reinigungsstopp CNX:
Der Betriebsstopp (Reinigungsstopp), Unterbrechung der Duschfunktion, kann bei elektronischen Duschen, eingebunden in das CNX Wassermanagement-System, durch die Software- Parametereinstellungen pro Dusche oder Duschen-Gruppe als Kalenderfunktion eingestellt werden.
Technische Daten
Anschlussspannung (CNX): 30 V/DC
Betriebsdruck: 1,5 - 5,0 bar
Wassertemperatur Normalbetrieb (max.): 70 °C
Durchflussmenge DN15: 0,15 l/s (Durchflussmengenregler)
Wasserlaufzeit Einstellbereich: 3 - 180 s
Wasserlaufzeit Werkseinstellung: 30 s
Hygienespülung Einstellbereich: 12, 24 oder 72 h, deaktivierbar über Einstellung am Piezo-Taster, andere Hygienespülintervalle über CNX einstellbar
Hygienespülung Werkseinstellung: 12 h nach letzter Wasserflussauslösung, 30 s Wasserlaufzeit
Leistung Frischwasserstation (Plattenwärmetauscher): 35 kW
Warmwasserbereitung Normbedingungen: mit 65 °C Heizwasservorlauf
Heizungsvorlauf (max.): 80 °C
Temperatur Trinkwasser – Seite Eingang: 10 °C
Temperatur Trinkwasser – Seite Ausgang: 45 °C
Temperatur Trinkwasser – Seite Eingang: 10 °C
Temperatur Trinkwasser – Seite Ausgang: 45 °C
Druckverlust Wärmetauschereinheit: 0,22 bar
Elektronische Schutzart: IP68

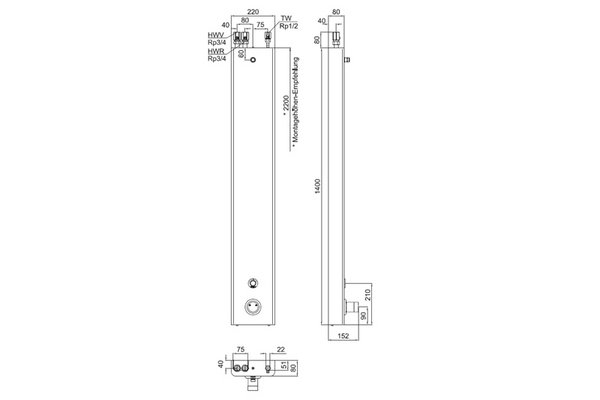

Abmessungen (BxHxT): 220x1400x80 mm
