Olympia-Schwimmhalle München
Das Objekt:

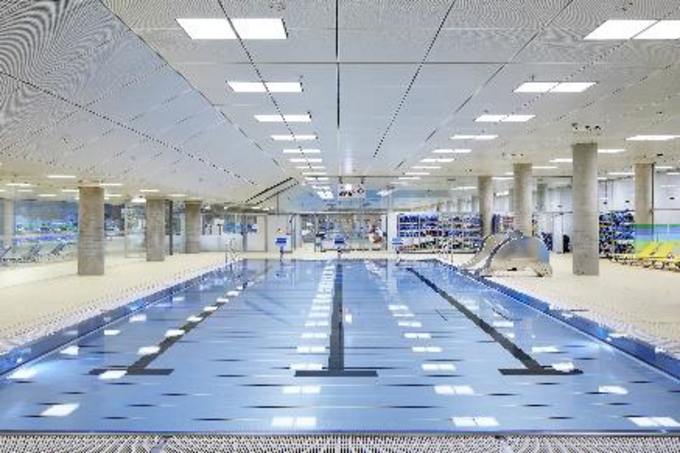

Die Olympia-Schwimmhalle in München. Eine weltweit beachtete Bau-Ikone, die bis heute in ihrer konstruktiven und gestalterischen Ausführung einzigartig ist und seit 1998 unter Denkmalschutz steht.
Die Aufgabe:

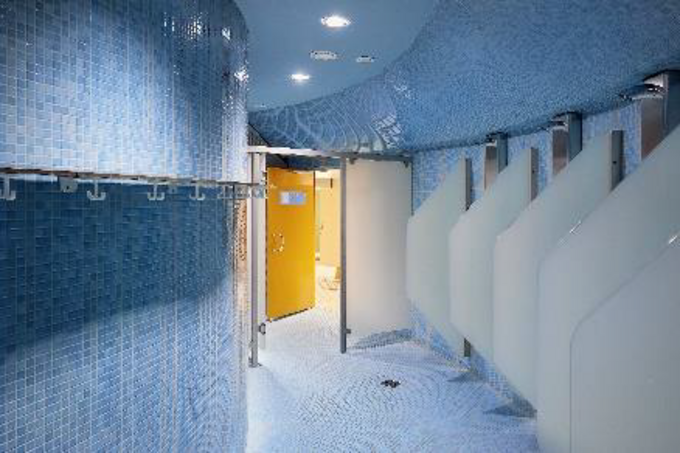

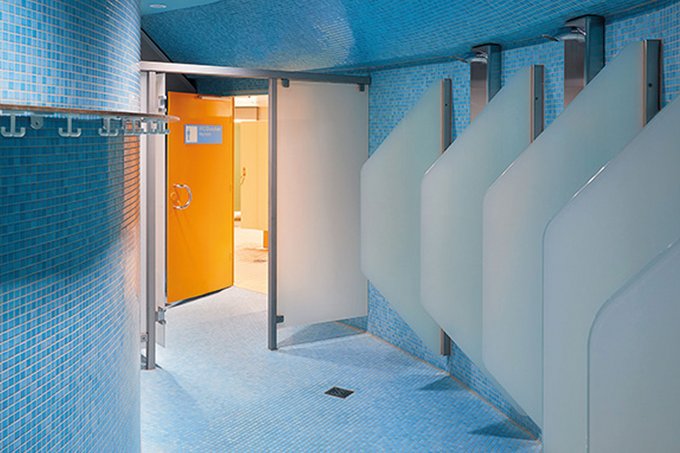

Die gesamte Anlage wurde saniert und technisch auf den neuesten Stand gebracht – natürlich unter Berücksichtigung sämtlicher Auflagen des Denkmalschutzes. Das schliesst auch den Sanitär-Bereich mit ein. Form und Farbe der Duschrondelle blieben im Sinne des Denkmalschutzes erhalten. Die Technik dahinter aber liessen die Stadtwerke München umfassend modernisieren. Hier fiel die Wahl auf Produkte und Systeme von CONTI+.
Die Herausforderung:
Gefragt waren elektronische Dusch-Systeme, die ein Maximum an Duschkomfort und Hygiene gewährleisten – und das bei einem gleichzeitigen Minimum an Energieaufwand, Wasserverbrauch und Wartungszeit. Gleichzeitig galt es, die Auflagen des Denkmalschutzes zu berücksichtigen.
Die Lösung:
Die CONTI+ CONFRESH Duschelemente mit integrierter Frischwasserstation erzeugen aus kaltem Trinkwasser direkt vor Ort warmes, hygienisch sauberes Trinkwasser. Erhitzt wird dieses über einen integrierten Plattenwärmetauscher, der mit dem separaten Heizkreislauf verbunden ist. Dank dieser Besonderheit ist das Wasservolumen zwischen dem Ort der Trinkwassererwärmung und der Entnahmestelle kleiner als drei Liter und durch den fehlenden Trinkwarmwasserspeicher wird die Anlage somit als Kleinanlage eingestuft. Der Vorteil: Es entfällt die Trinkwasserbeprobung nach TrinkwV 2018.
Produkteinsatz:
- CONFRESH Duschserie – Edelstahl-Duschpaneele mit integrierter Frischwasserstation
- CONTI+ CNX Wassermanagement-System
- Wasserstrecke CONGENIAL Edelstahl
- Frischwasserstation mit Plattenwärmetauscher
- Elektronischer Piezo-Taster
Hinter der Geschichte:

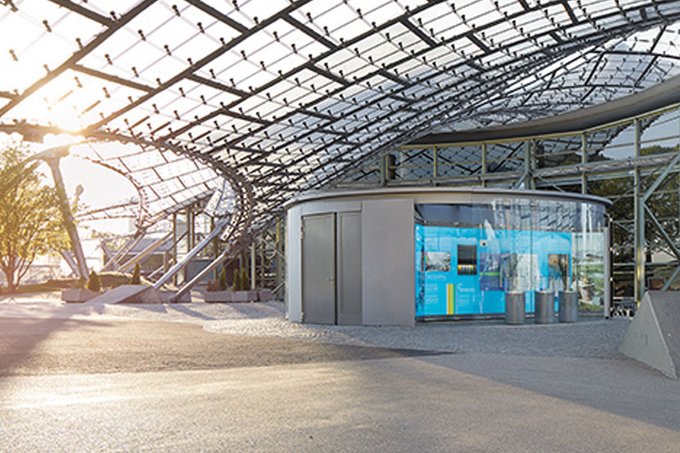

Charakteristisches Merkmal der Anlage ist eine überdimensionale Zeltdachkonstruktion, die bis heute in ihrer baulichen und gestalterischen Ausführung einzigartig ist. Eine ca. 75.000 Quadratmeter grosse, an 58 Stahlmasten hängende Dachkonstruktion aus sich überlagernden Plexiglasschuppen überspannt sowohl das Olympiastadion als auch die Olympiahalle und die Olympiaschwimmhalle.
Projektdaten:
- Eröffnung: November 2019
- Bauherr / Betreiber: Stadtwerke München
- Architekten / Planer: Behnisch & Partner, Frei Otto, Leonhardt + Andrä (1972) planplus gmbh (2019)
Bildquelle und Copyright:
Oliver Jung Fotografie
Unsere Produktlinie - CONFRESH Frischwasserstation
Trinkwasser direkt vor Ort erhitzt - Dezentrale Erwärmung von Trinkwasser zum Duschen, direkt im CONTI+ Duschelement durch integrierte Frischwasserstation:
• Einmalig hygienisch durch Reduktion von Wasserstrecken bzw. Verrohrung
• Wegfall von Prüfpflichten nach TrinkwV, da unterhalb der 3 l - Regel
• Direkt effiziente Erwärmung durch adaptierte Zirkulationsbrücke als Bypass auf der Heiss(Heizungs)wasserseite
• Unabhängigkeit der Trinkwassererwärmung von der gewählten Wärmequelle
• Gesicherte Wasserkreislauftrennung durch Plattenwärmetauscher
• DVGW zertifizierter Proportional-Mengenregler
• Einbindung in das CONTI+ CNX Wassermanagement-System
